16-型材弯曲机

型材弯曲机,型材弯曲设备


结构概述
       16-型材弯曲机主要由床身部分、边辊部分、托辊部分、传动部分、电气部分和液压系统、模具等组成。 该机型为弧线下调式三辊型弯机,床身为钢板结构件,做消除内应力处理,主辊的传动通过液压系统经液压马达、齿轮、链轮传递给动力做旋转运动。两只边辊,绕中轴做弧线式运动,通过液压系统经液压马达、齿轮传递的动力与主辊同时做旋转运动,托辊则安装在边辊上,使托辊随边辊同时做弧线运动,以确保卷制型材的精度。根据现场和型材的要求,可以立式或卧式安装。

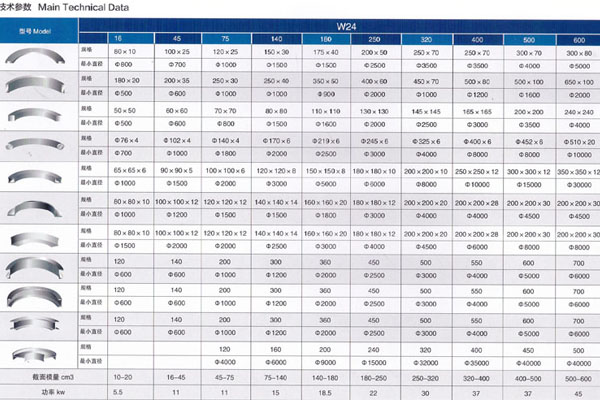

技术参数


技术特点
       16-型材弯曲机的三个工作辊均为主驱动辊,通过液压马达、齿轮来实现,两下辊升降为液压传动,两下辊可围绕固定回转中心做弧线升降运动,工作辊的两侧设有托辊和矫正导向辊装置,有利于保证非对称截面(比如角钢)型材卷制质量。 该机型为三辊全驱动,可进行型材端部的预弯,通过调节导辊,可对非对称型卷制过程中产生的扭曲进行校正,所有动作均由电器控制柜上的按钮来完成,位移数字显示,显示精度0.1mm。根据型材截面的形状可完成不同形状的卷制。该型设备的最大优点是卷制型材的精度好、工作效率高。
        该型材弯曲设备托辊矫正辊有三个运动:(1)可以做升降运动;(2)可同时与下辊做弧线升降运动;(3)可同时做旋转运动,保证型材在卷制过程中的成型质量。两个下辊的升降位移由数字显示,醒目直观,该机配有独立的操作台,操作方便。机器的床身为钢板焊接结构,并经退火处理消除内应力。整机有足够的强度和刚度,能够满足机器能力范围内的型材的弯曲,更换模具可以卷弯角钢、扁钢、方钢、槽钢、工字钢、圆钢、钢管等型材。  16-型材弯曲机结构先进,工作可靠,体积小,功能齐全,是国内外先进的型材成形设备。广泛用于锅炉、造船、水电、金属结构等行业。
